Fabrication de clarinettes de distribution d'air comprimé conformes DESP à Bordeaux

Qu'est-ce qu'une clarinette de distribution ?

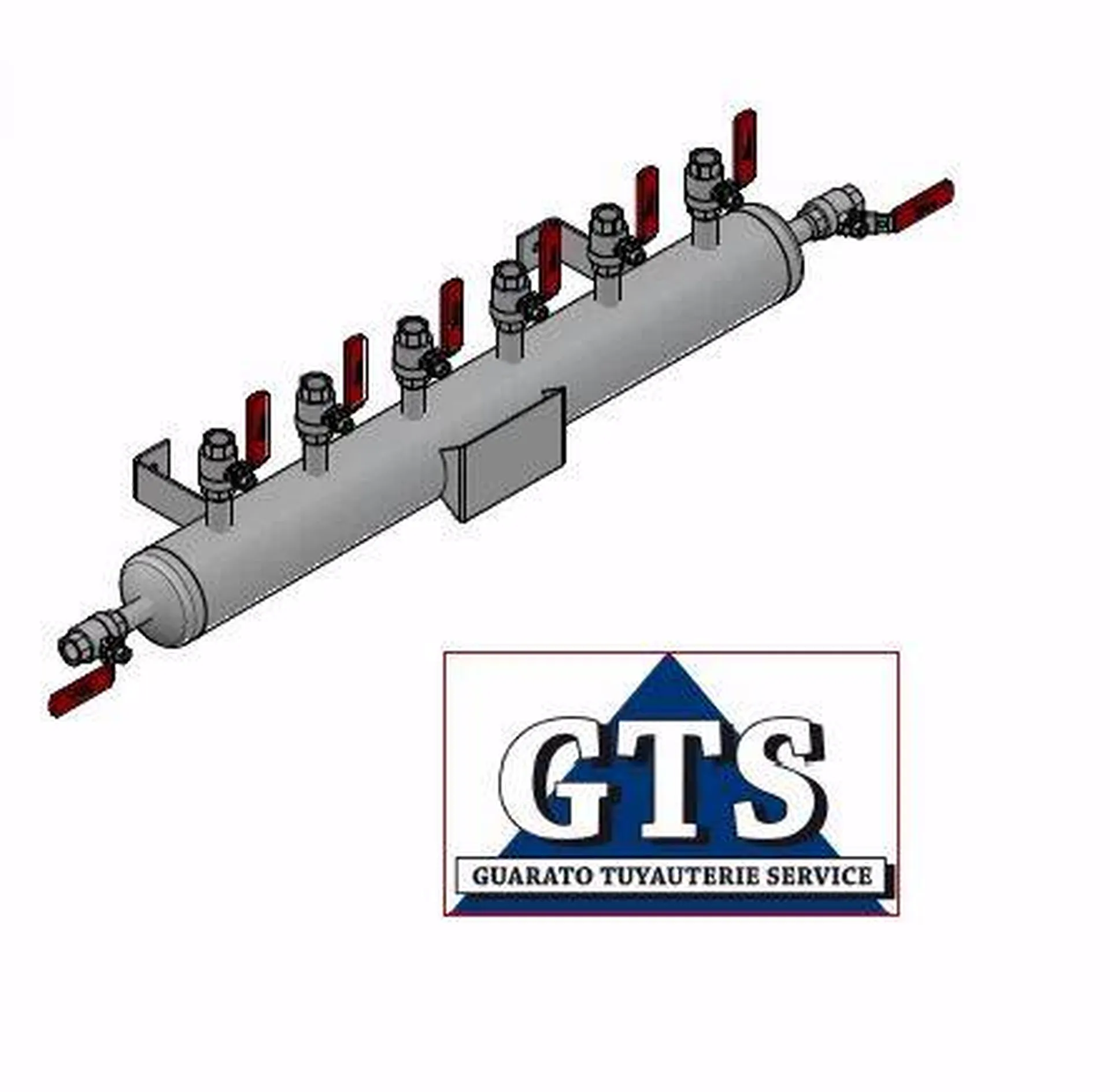

Une clarinette est un collecteur de distribution qui permet d'alimenter simultanément plusieurs points d'utilisation à partir d'une source unique. Dans le cas présent, ces clarinettes servent à la distribution d'air comprimé avec de multiples piquages équipés de vannes à bille. Le principal avantage est de centraliser et optimiser la distribution sur l'ensemble d'une ligne de production, tout en permettant un contrôle individuel de chaque départ.

Un projet soumis à la réglementation DESP

Ce projet a nécessité une étude DESP (Directive Équipements Sous Pression) ainsi que la confection d'un dossier DESP complet avec les contrôles non destructifs (CND) adéquats. Cette réglementation européenne vise à garantir la sécurité des équipements sous pression et des utilisateurs. Nos équipes ont réalisé l'étude de classification, établi le dossier technique complet, effectué les CND appropriés et assuré la traçabilité complète de la fabrication.

Le défi technique : maîtriser les contraintes thermiques

L'un des principaux défis était de limiter les contraintes thermiques lors des opérations de soudure des piquages. La chaleur générée pendant le soudage peut provoquer des déformations importantes compromettant les tolérances dimensionnelles.

Pour éviter ce problème, nos équipes ont bridé les éléments pendant les opérations de soudure. Cette technique consiste à maintenir mécaniquement les pièces dans leur position correcte pendant le soudage et le refroidissement, empêchant ainsi toute déformation et garantissant la précision dimensionnelle de l'ensemble.

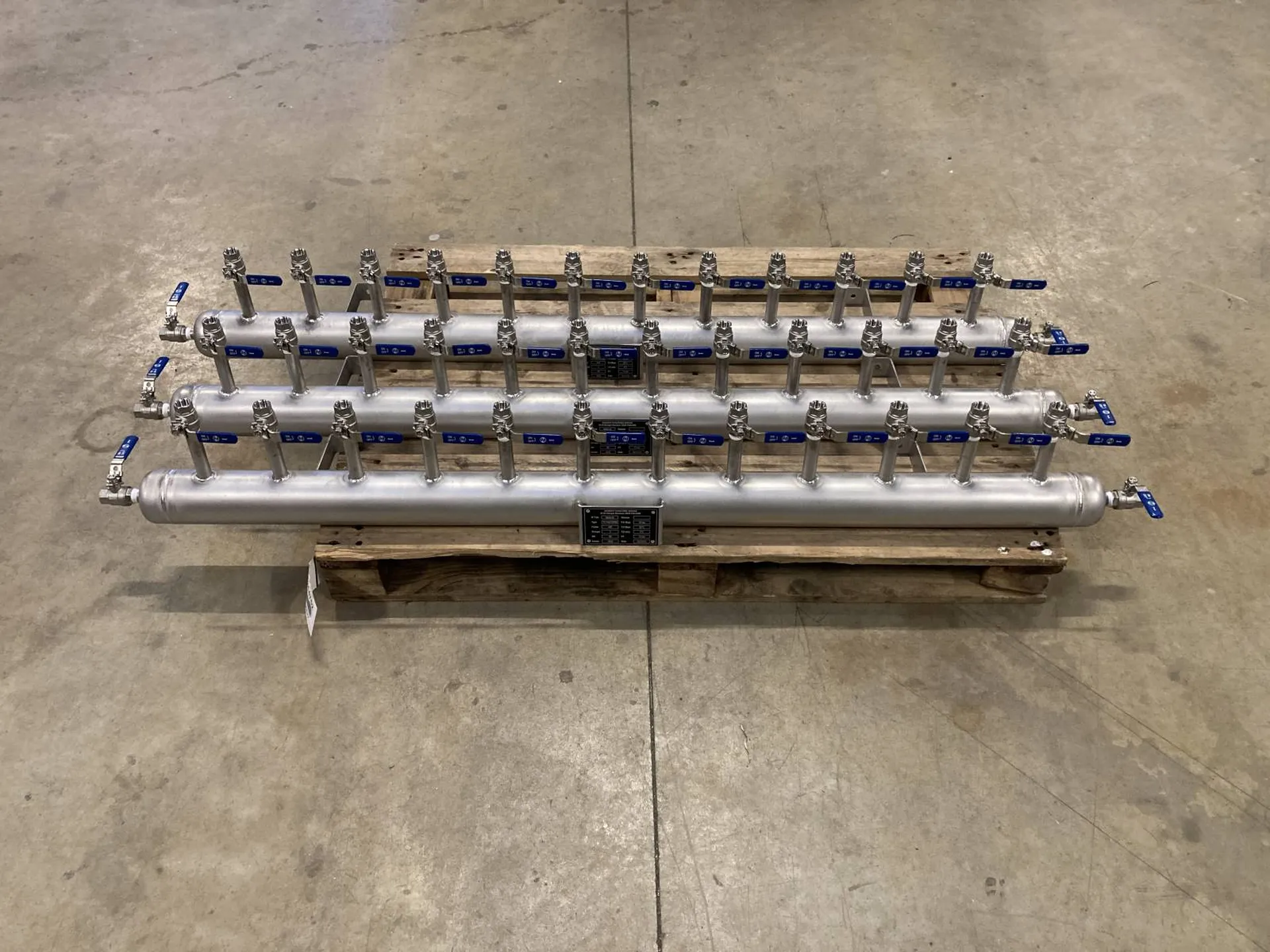

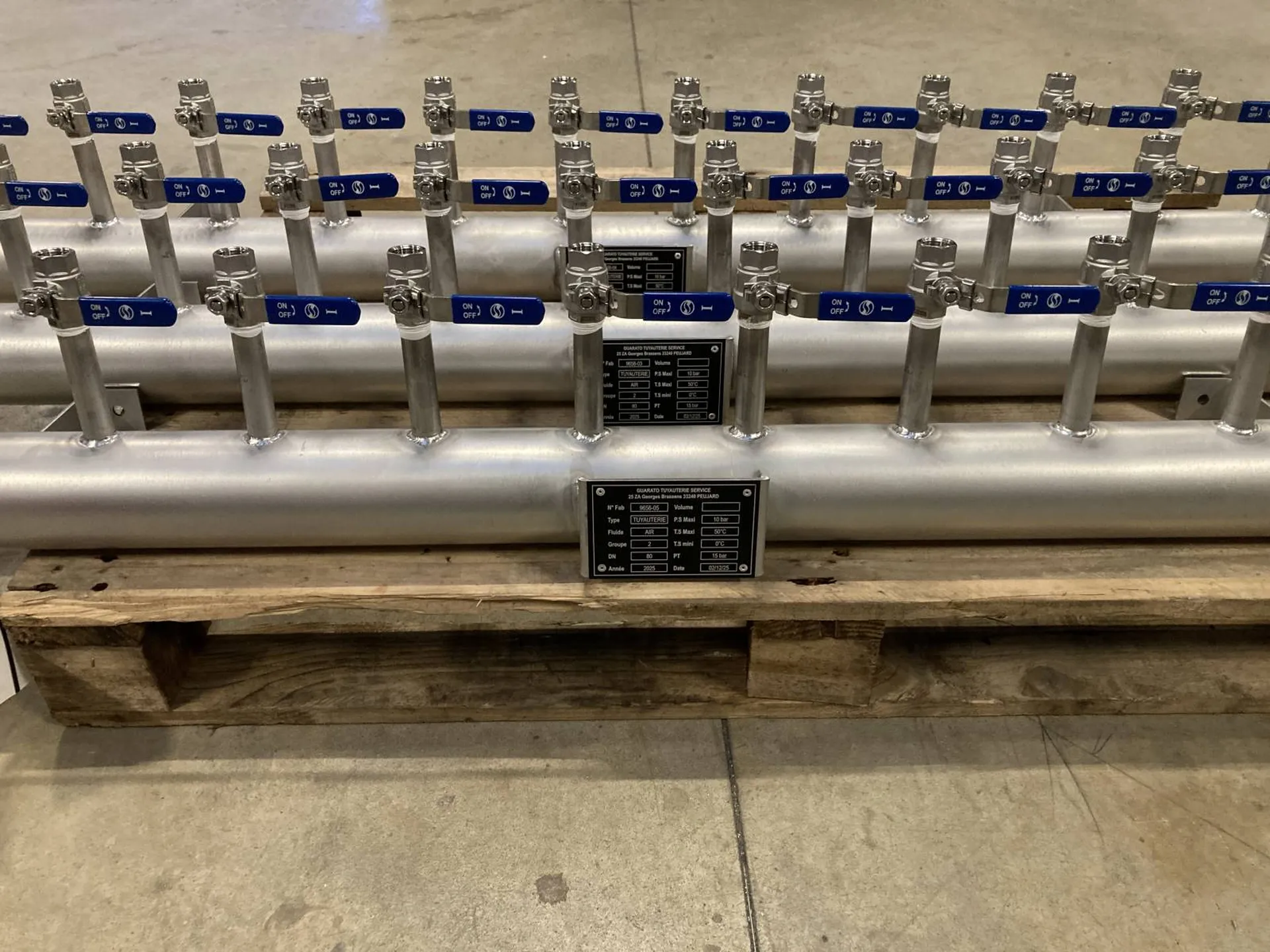

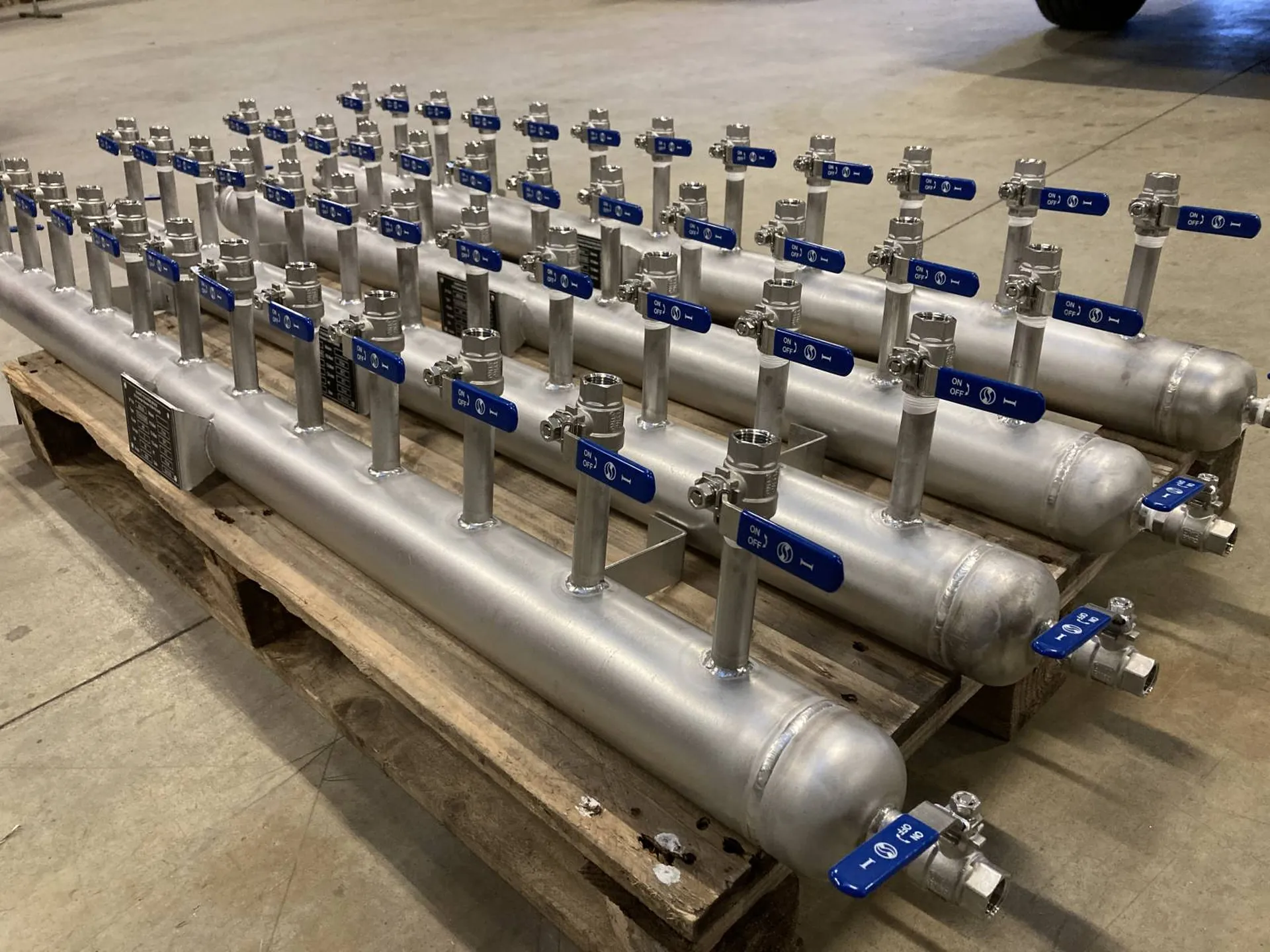

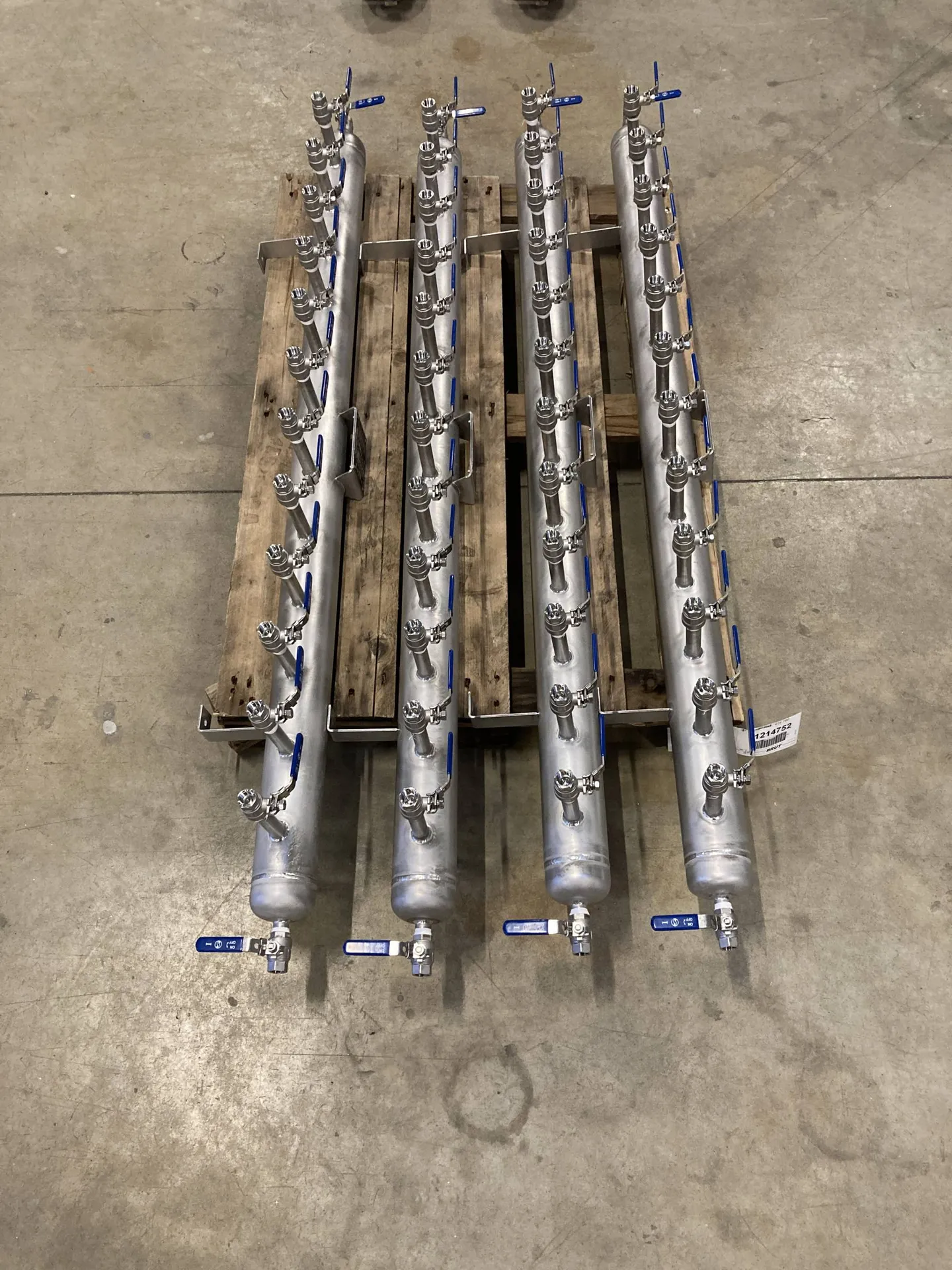

Les clarinettes ont été entièrement fabriquées dans nos ateliers à Peujard, permettant un contrôle qualité rigoureux à chaque étape. Les collecteurs sont équipés de multiples vannes à bille bleues et montés sur des supports soudés robustes. L'ensemble est livré sur palettes bois pour faciliter la manutention.

L'expertise GTS pour vos projets DESP

Chez GTS, nous sommes familiers du CODETI et de la DESP. Nous possédons plus de vingt DMOS et QMOS, et nos soudeurs sont qualifiés tant à la soudure manuelle qu'à l'utilisation des robots de soudure orbitale.

Le choix de l'acier inoxydable pour ce projet était particulièrement judicieux. L'acier inoxydable est un matériau plus cher à l'achat, un peu moins cher en termes de main-d'œuvre, plus résistant et bien plus esthétique. C'est un investissement rentable sur le long terme pour des applications industrielles exigeantes.

A GTS, on aime le travail bien réalisé en temps et en heure, et nous mettons toute notre expertise à votre service pour garantir la conformité et la qualité de vos installations.
