Remplacement d'une cuve d'un générateur vapeur chez SANOFI à Lyon en Rhone-Alpes

L'objectif de cette opération est de pouvoir remplacer une cuve d'un générateur vapeur en lieu et place chez SANOFI à LYON.

La problématique à laquelle notre client faisait face était compliquée :
- Le temps d'arrêt d'usine pour effectuer le changement de la cuve était extrêmement restreint ;
- Les plans de celle-ci sont très anciens, et il y manquait de nombreuses informations.

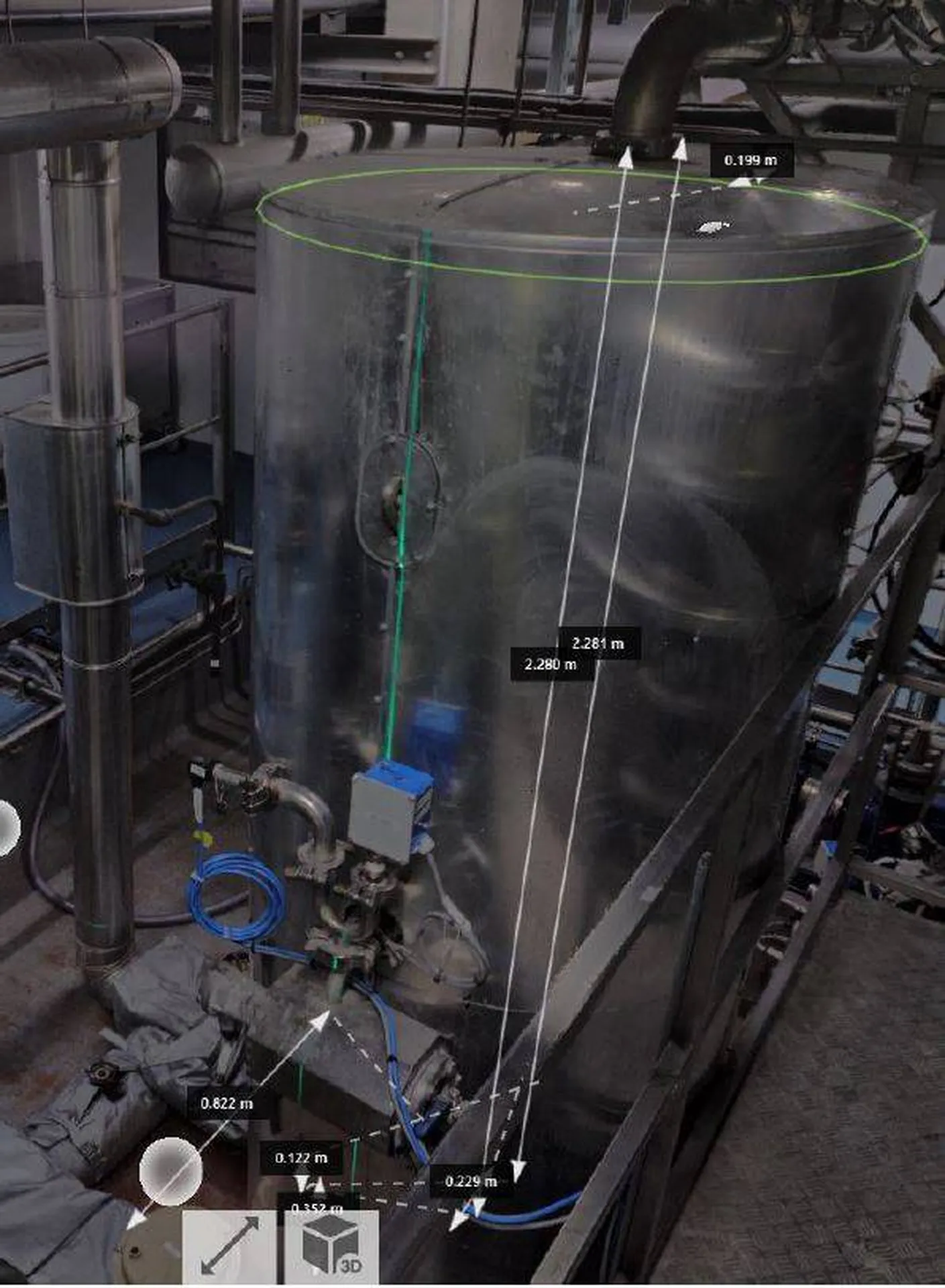

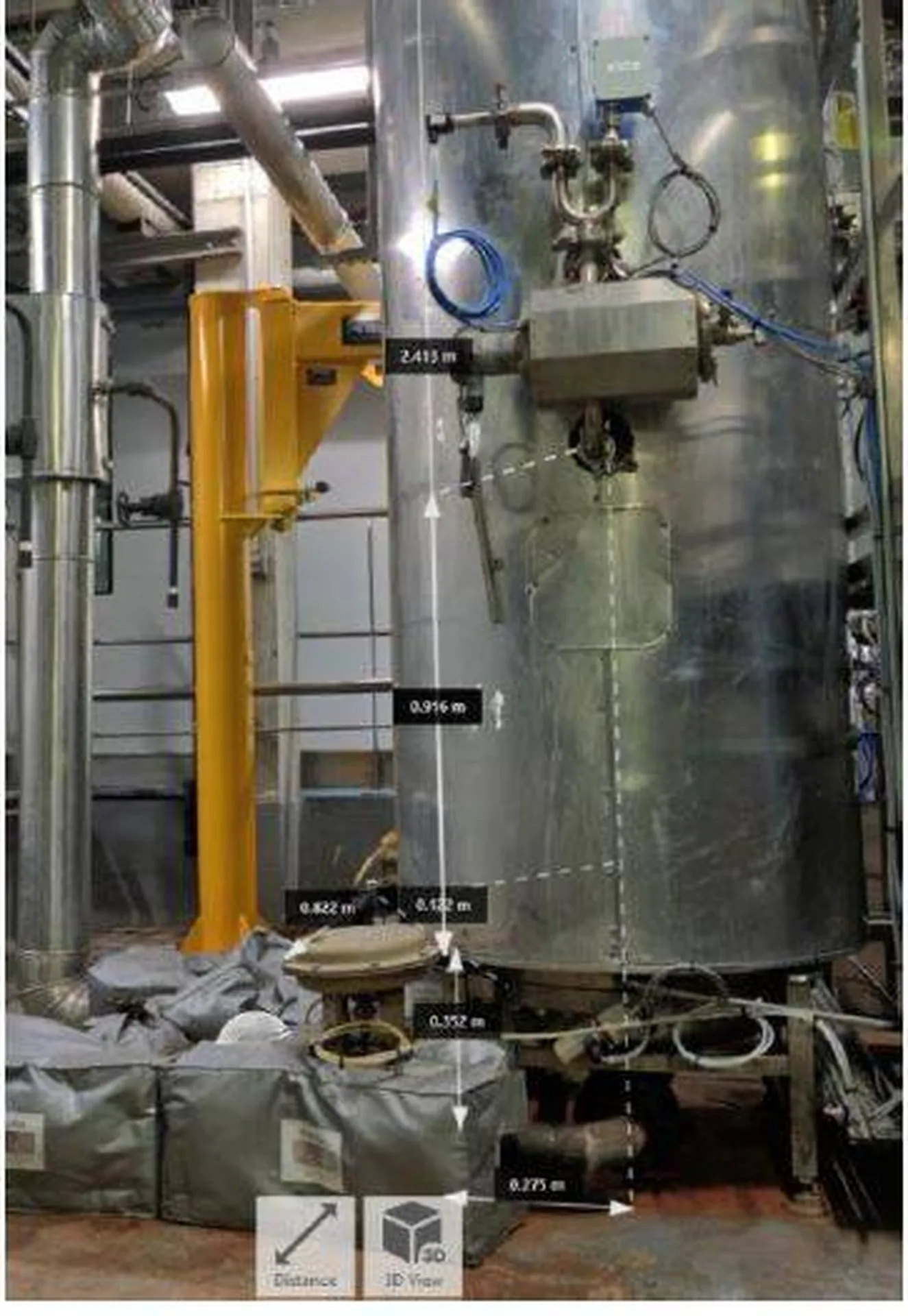

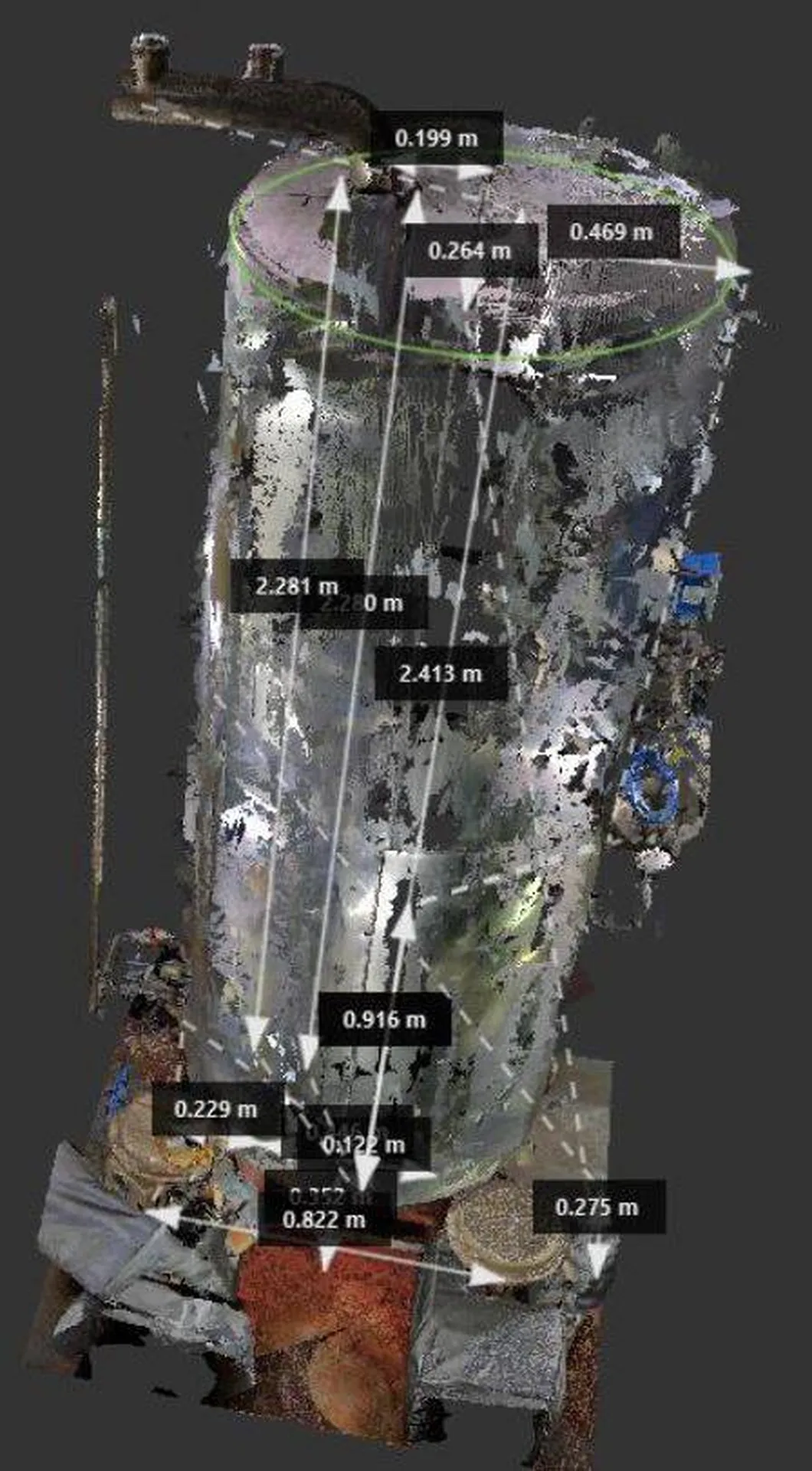

A l'aide de notre scan laser FARO, nous avons réalisé un relevé complet de la cuve pour obtenir un nuage de points très élaboré du local technique de SANOFI.

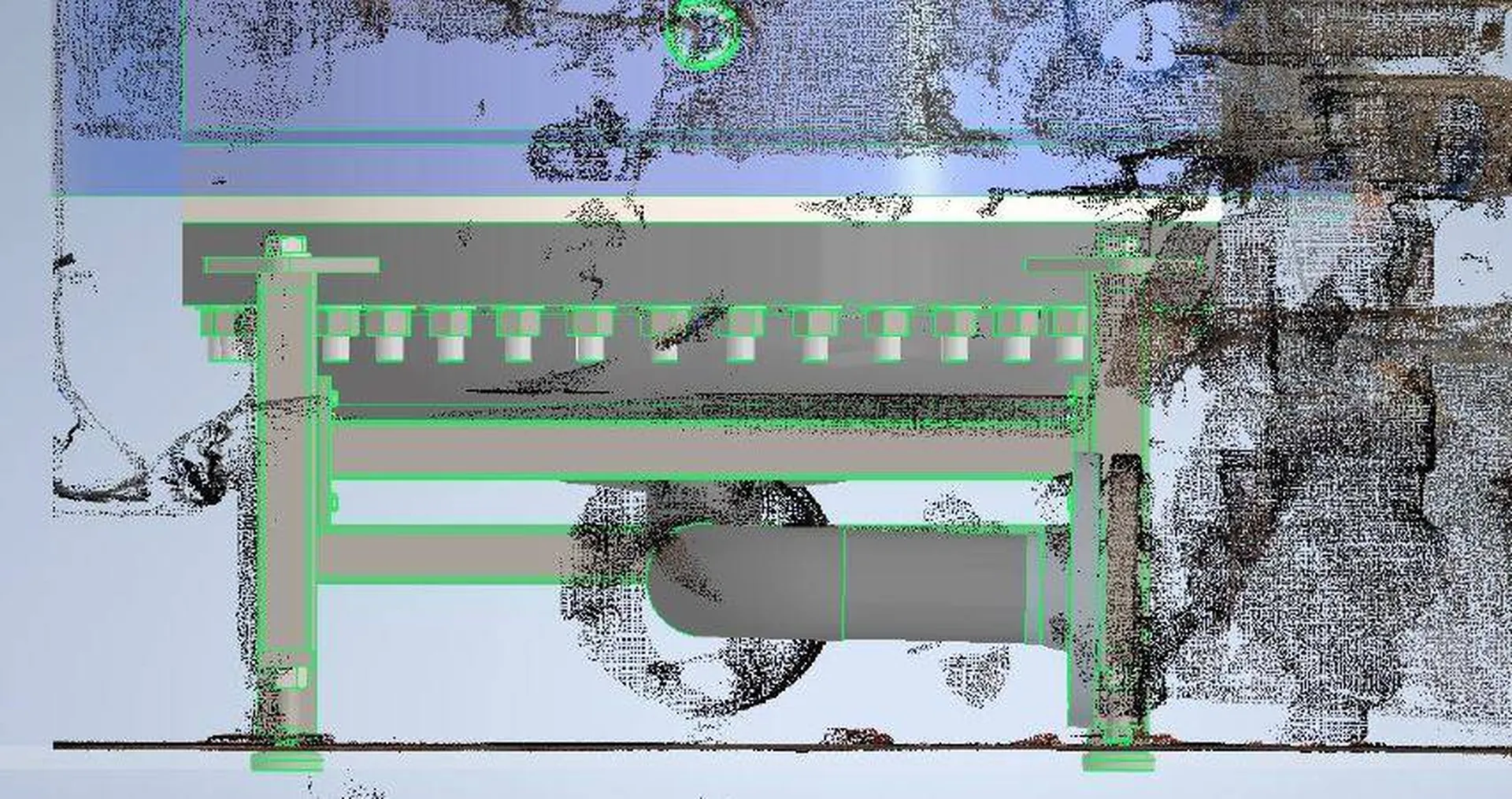

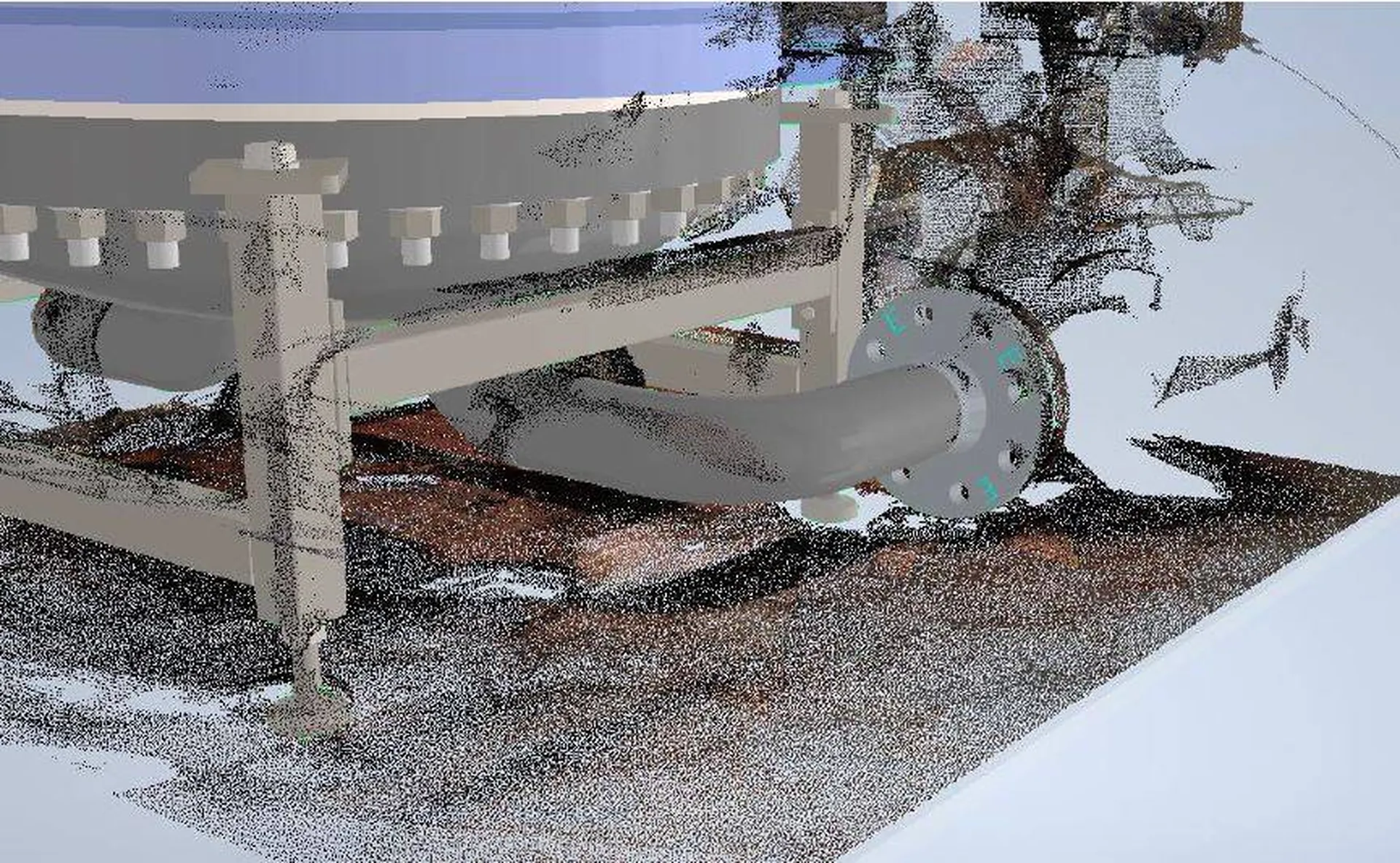

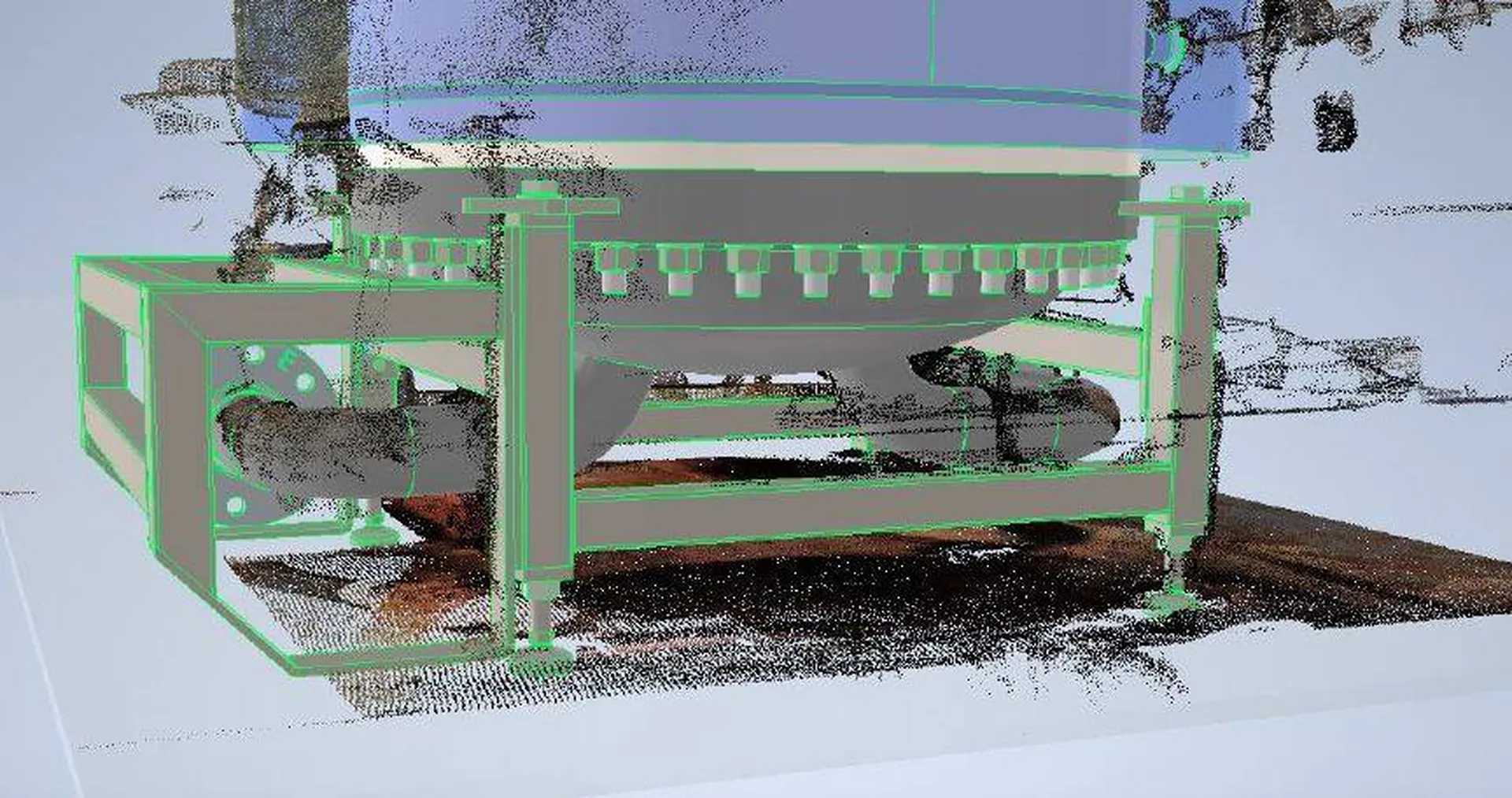

L'étape suivante a consister à faire correspondre la maquette 3D de la nouvelle cuve avec le relevé 3D de l'existante grâce à notre logiciel de conception assistée par ordinateur INVENTOR.  Cela a permis de modifier la maquette pour adapter  les piquages du générateur au mm près.

Grâce à ce travail, SANOFI Lyon pourra réduire considérablement le temps d'arrêt d'usine pour le remplacement de l'ancienne cuve du générateur vapeur.
