Tuyauterie haute température à Toulouse
GTS conçoit des tuyauteries très haute température à Toulouse destinées aux essais de vieillissement de matériel soumis à des conditions de fonctionnement extrêmes.
GUARATO TUYAUTERIE SERVICE est une entreprise de tuyauterie industrielle qui s'aide des outils les plus modernes pour concevoir puis fabriquer des ensembles de tuyauteries en inox soumis à de fortes dilatations.
Notre client situé à Toulouse réalise des essais sur du matériel de pointe. Il doit en l'occurrence tester le vieillissement de matériel électronique soumis à de très hautes températures (de l'ordre de 400°C) sous pression (25 bars). Une fois connu le cahier des charges, nous avons déterminé avec un bureau d'études en tuyauterie la nuance de l'inox, son épaisseur ainsi que toutes les dilatations. Nous avons opté pour des brides en schedule 40S.
Compte tenu de l'exiguïté de l'enceinte dans laquelle cet ensemble de tuyauteries hautes températures se trouve, l'étude du supportage revêtait une importance particulière. Le supportage devait permettre en particulier la dilatation sur les 3 axes.
Une autre problématique à résoudre concernait la réalisation des piquages destinés à recevoir les multiples capteurs de pression, de débit et de températures. Nous avons en particulier installé des chambres de Kent qui permettent la mesure d'une pression statique stabilisée.
Le réseau de tuyauterie comportait des cols soniques, dispositifs destinés à assurer le débit constant d'un fluide à très haute température et forte pression.
Pour réaliser la conception de la tuyauterie sur logiciel de dessin en 3D, nous avons réalisé un scan laser grâce à notre laser FARO à très hautes performances. Traité par nos logiciels, le nuage de points que cet équipement fournit permet d'avoir une image précise au millimètre. La maquette en 3D du réseau de tuyauteries a ensuite été soumise au client pour validation.

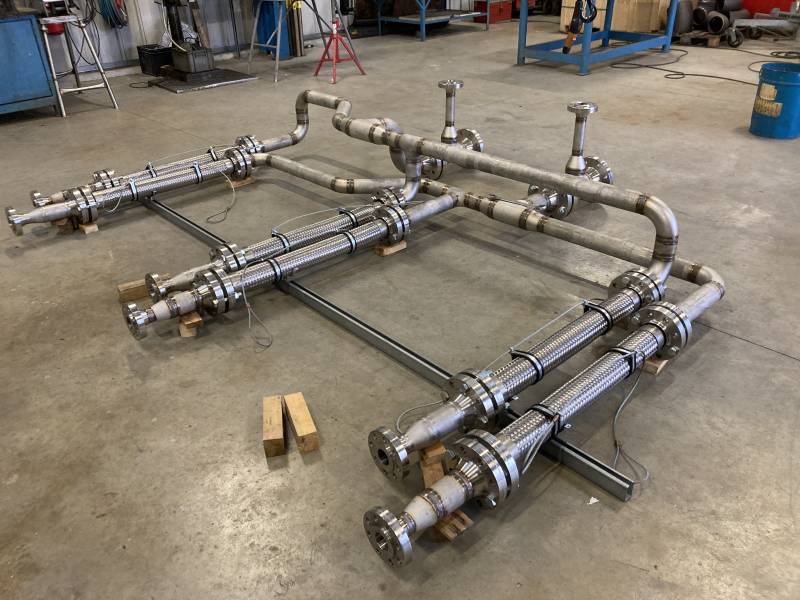

La fabrication a été réalisée pour sa plus grande part en atelier, permettant de réduire les coûts ainsi que les contraintes de chantier. Certains des éléments de ce réseau de tuyauteries exposés à de très hautes températures installés à Toulouse étaient soumis à la DESP.
GTS est apte à fournir un dossier DESP complet, comportant les certificats matières, les cahiers de soudures, le résultat des contrôles non destructifs et les épreuves. Les radios de contrôle ont été réalisées dans le blockhaus de notre sous-traitant.
L'une des contraintes du cahier des charges est que le réseau de tuyauteries doit pouvoir être ôté de son enceinte. Il s'agit donc d'un réseau de tuyauteries amovible, installé sur une plateforme mobile.
Les très hautes températures, couplées à la pression de fonctionnement ont imposées des épreuves à très forte pression. GTS possède les équipements nécessaires pour réaliser des épreuves à plus de 80 bars.
Lorsque notre client s'est déclaré prêt à la mise en place du réseau, nous avons envoyé une équipe de tuyauteurs à Toulouse et avons installé le réseau.
Il fonctionne aujourd'hui et donne satisfaction.
